スマホイルミ MIKAGE TREE

MIKAGEの入居者で協力してクリスマスイルミネーションを制作しました
丁度魚町交差点のヤマハビルからMIKAGEを見上げると綺麗に見えます

実はこのイルミネーション普通のものとはちょっと違っていてだれでもスマホから操作することができるんです

イルミネーションが見える場所で

http://led.mikage1881.jp/

にアクセスするとMIKAGE TREEを育てる事ができます

好きな色を選択してみんなでMIKAGE TREEを育ててください



ちなみに仕組みがどうなっているか簡単に説明しますと

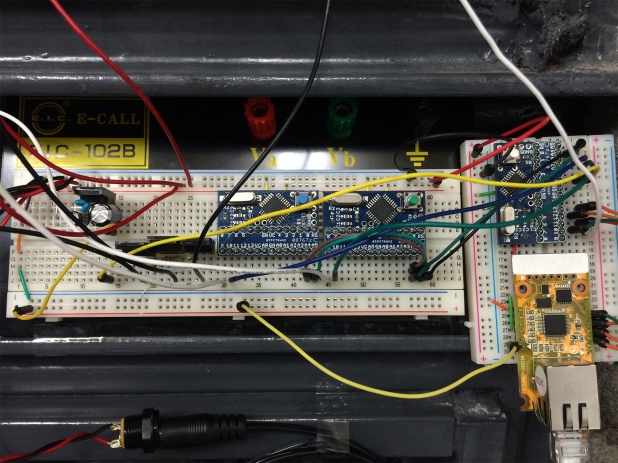

全部で3つのArduinoを使用しており、
画像中央の2つはそれぞれツリー、アクションのLEDを制御、
一番右のArduinoはカウントのLEDの制御に加えインターネット上に登録された情報を取得しイルミネーションに反映する処理を行っています

また、それぞれのArduino間でもデータ通信を行いイルミネーションの状態やタイミングを合わせるようになっています

その他の構成は


  • 左側の回路は電源

  • 下部は昼・夜のLED消灯制御用スイッチ

  • 右下はEthernetモジュール

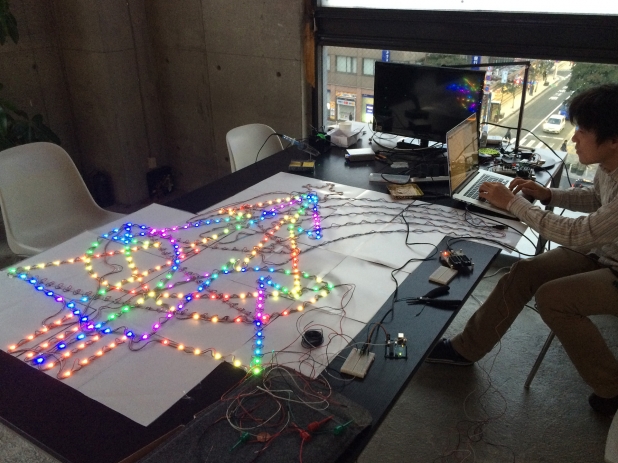

  • イルミネーション本体のフルカラーLED 480個


となっています
作りが見やすいよう、ブレッドボードを使って制作しています

簡単な作りではありますが、IoT (Internet of Things) が体験できるように制作しました

興味のある方は

コンセプト担当:株式会社 松永不動産 松永
電子回路、サーバ処理、マイコン担当:株式会社ぐるり 堀内
HTML、JavaScript担当:ましじめ 田村
イルミ、Webデザイン担当:サムライデザイン 小佐々
半田付け職人:K

までよろしくお願いします
